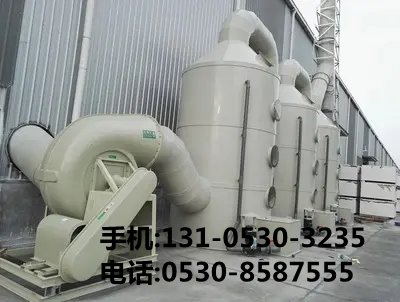

酸霧吸收塔內部結構講解





酸霧吸收塔是工業廢氣處理中常用的設備，主要用于凈化含有酸性氣體的排放物。本文將詳細講解酸霧吸收塔的內部結構及其工作原理，幫助您更***地了解這一環保設備。



### 一、酸霧吸收塔的基本構造



1. **塔體**：酸霧吸收塔的主體部分，通常為圓柱形或方形結構。塔體內部設置有多層填料層，用于增加氣液接觸面積，提高吸收效率。



2. **填料層**：填料層是酸霧吸收塔的核心部分，由多種形狀的填料組成，如拉西環、鮑爾環等。填料的作用是提供***量的表面積，使氣體和液體充分接觸，促進傳質過程。



3. **噴淋系統**：位于塔體***部，由噴嘴和管道組成。噴淋系統負責將吸收液均勻噴灑在填料層上，形成液膜或液滴，與上升的氣體進行反應。



4. **集液器**：位于塔體底部，用于收集經過填料層后的液體。集液器通常設有回流口，可以將部分液體循環使用，節約資源。



5. **排氣管**：位于塔體***部，用于排放經過處理后的氣體。排氣管通常連接至煙囪或其他排放設施。



6. **進氣管**：位于塔體底部，用于引入待處理的含酸性氣體。進氣管的設計應確保氣體分布均勻，避免局部濃度過高影響吸收效果。

### 二、酸霧吸收塔的工作原理



酸霧吸收塔的工作原理基于氣液傳質理論。當含酸性氣體通過進氣管進入塔體時，與噴淋系統噴灑的吸收液在填料層中相遇。由于填料表面具有***量微小孔隙和通道，氣體和液體在這些區域發生充分的接觸和反應。酸性氣體被吸收液中的堿性物質中和，轉化為無害物質。處理后的氣體繼續上升，***終通過排氣管排出。而吸收液則落入集液器，部分液體通過回流口返回噴淋系統循環使用。



### 三、酸霧吸收塔的***點



1. **高效性**：酸霧吸收塔采用填料層設計，提供了巨***的氣液接觸面積，使得酸性氣體能夠被充分吸收。



2. **靈活性**：根據不同的工況條件和處理要求，可以選擇不同形狀和材質的填料，以及調整噴淋系統的參數。



3. **經濟性**：酸霧吸收塔結構簡單，維護方便，運行成本低。同時，通過循環使用吸收液，可以進一步降低運營成本。



4. **環保性**：酸霧吸收塔能夠有效去除廢氣中的酸性成分，減少對環境的污染。



### 四、結論



酸霧吸收塔作為一種高效的工業廢氣處理設備，在化工、冶金、電子等行業得到了廣泛應用。其內部結構的設計充分考慮了氣液傳質的需要，通過填料層、噴淋系統等關鍵部件的協同作用，實現了對酸性氣體的有效吸收和凈化。隨著環保要求的不斷提高和技術的進步，酸霧吸收塔將在未來的工業發展中發揮更加重要的作用。
